Unsello mecánico del agitador es un dispositivo de sellado dinámico especializado diseñado para evitar fugas de fluidos en equipos de mezcla industrial. A diferencia de los sellos de bomba estándar, estos sellos se adaptan a la deflexión, el descentramiento y la vibración sustanciales del eje inherentes a los reactores y recipientes de mezcla. El sello crea una interfaz controlada entre los componentes giratorios y estacionarios a través de caras del sello traslapadas con precisión-generalmente construidas con carburo de silicio, carburo de tungsteno o carbono-grafito-que mantienen el contacto bajo la presión del resorte y al mismo tiempo permiten una fuga controlada mínima para proporcionar lubricación y enfriamiento.
Comprensión de los sellos mecánicos del agitador
Diferencias de diseño central con respecto a los sellos de bomba estándar
Debido a lo duro que es el ambiente dentro de los tanques de mezcla, los sellos deben fabricarse de manera diferente a los que se usan en las bombas rotativas. Debido a que son largos y cuelgan sobre el borde, los ejes del agitador se mueven radialmente y flotan mucho axialmente. En reactores grandes, hemos visto deflexiones del eje de más de 3 mm, que romperían los sellos normales en horas.
Este movimiento debe ser tenido en cuenta por el conjunto del sello mediante sistemas de montaje flexibles y fuertes mecanismos de resorte. Cuando un agitador está configurado con una entrada superior-, el sello mecánico del agitador a menudo funciona en el espacio de vapor en lugar de estar sumergido en líquido. Esto hace que las condiciones de funcionamiento-en seco sean más probables, lo que puede causar demasiado calor y un desgaste rápido de la cara.
Componentes clave y selección de materiales
Los sistemas de cierre modernos se componen de varias partes importantes que trabajan juntas:
1. Caras del sello: El contacto de unión principal está hecho de materiales que se eligieron en función de qué tan bien funcionan con los productos químicos y cuánto duran. El carburo de silicio es muy duro y no reacciona con productos químicos en medios ácidos. En lodos rugosos, el carburo de tungsteno funciona mejor que otros materiales. El grafito de carbono-funciona bien en situaciones de marcha-en seco porque puede lubricarse solo.
2. Elementos de sellado secundarios: Las juntas tóricas elastoméricas o las cuñas de PTFE crean sellos estáticos entre las piezas. La elección del material depende de la temperatura del proceso y de los productos químicos que se utilizarán. Los elastómeros FKM pueden soportar temperaturas de hasta 200 grados y las variantes de FFKM pueden soportar temperaturas de hasta 315 grados.
3. Sistemas de resorte: Los sistemas de resortes múltiples o ondulados mantienen constantes las cargas frontales durante la vida útil del sello, compensando el desgaste y la expansión térmica.
Estas piezas trabajan juntas para mantener el sello fuerte en temperaturas que oscilan entre -40 grados y 350 grados y presiones que van desde vacío total hasta 60 bar. El diseño equilibrado reduce la presión de apertura en los lados del sello, lo que reduce la producción de calor y aumenta la vida útil del dispositivo.
Configuraciones de sello simple versus doble
La elección de la configuración tiene un efecto directo sobre la confiabilidad y el costo de mantenimiento de la contención. Los sellos individuales son fáciles de usar y no cuestan tanto al principio, pero son lo suficientemente buenos para contener medios no-peligrosos a presiones suaves. Pero las empresas de procesos exigen cada vez más configuraciones de doble sello para hacer las cosas más seguras.
Hay dos caras de sello en un dispositivo de sello mecánico doble y un fluido barrera fluye entre ellas. Incluso si la cara del sello primario falla, este fluido amortiguador presurizado evita que el medio del proceso llegue al aire. Los sistemas de tanques facilitan la alimentación de fluidos de barrera por gravedad, mientras que los sistemas de termosifón utilizan la convección de calor para mover los fluidos. Los sistemas de circuito dual-que están presurizados y tienen intercambios de calor pueden realizar tareas difíciles mientras mantienen las cosas frescas.
A las empresas farmacéuticas y químicas les gusta este respaldo cuando necesitan trabajar con medios tóxicos o de alta pureza y deben asegurarse de que no haya emisiones. El líquido barrera también se puede utilizar para diagnosticar problemas; vigilarlo muestra qué tan saludable está el sello antes de que falle por completo.
Aplicaciones comunes y resolución de problemas-
Escenarios de implementación específicos del sector-
La tecnología de cierre del mezclador es muy importante para las plantas de procesamiento de productos químicos que utilizansello mecánico burgmann seccomixpara manipular compuestos corrosivos. Hemos proporcionado soluciones de cierre para usos con ácidos fuertes, soluciones cáusticas y solventes orgánicos donde es importante que los materiales funcionen bien juntos. Un sello roto no sólo significa que se pierde el producto, sino que las fugas de productos químicos también pueden ser peligrosas para las personas y el medio ambiente.
Para usos en biorreactores farmacéuticos se necesitan diseños de sellos asépticos que puedan soportar procesos severos de esterilización CIP (limpieza{0}}in-lugar) y SIP (vapor-in-lugar). Estos sistemas tienen camisas de enfriamiento incorporadas y cumplen con los estándares de materiales USP Clase VI para evitar que los lotes se contaminen. Un lote contaminado puede costar mucho dinero-a veces millones de dólares-por lo que la confiabilidad del sello es muy importante.
El procesamiento de alimentos y bebidas necesita sellos que cumplan con los estándares de la FDA para poder manejar todo, desde bebidas ligeras hasta pastas espesas. En los digestores anaeróbicos, donde el gas corrosivo de sulfuro de hidrógeno y los sólidos ásperos hacen que las condiciones sean duras, las plantas de tratamiento de aguas residuales utilizan sellos fuertes-de gran diámetro.
Solución de problemas operativos comunes
La falla temprana del sello generalmente se debe a algunas cosas que los equipos de adquisiciones y mantenimiento deben conocer:
1. Demasiada fuga: el goteo o el flujo que se puede ver significa que se está perdiendo el contacto facial. Algunas de las cosas que pueden causar esto son un mal ajuste, que puede causar que la cara esté desalineada, una mala lubricación, que puede causar distorsión térmica, y sólidos del proceso, que pueden dañar la superficie de sellado. Para solucionar este problema, debe asegurarse de que el descentramiento del eje esté dentro del rango permitido (generalmente menos de 0,05 mm), que el fluido de barrera fluya libremente en sellos dobles y que el medio lleno de partículas- esté filtrado.
2. Distorsión térmica de la cara del sello: la verificación por calor, que se muestra como grietas lineales en las caras del sello, muestra que el sistema de enfriamiento no está funcionando lo suficientemente bien. Esto sucede cuando los caudales del fluido barrera no son lo suficientemente altos o la capacidad del intercambiador de calor es demasiado pequeña. El monitoreo de la temperatura en la carcasa del sello le permite saber de inmediato si hay daños que no se pueden reparar.
3. Desgaste prematuro: Sellos que no duran tanto como deberían normalmente debido a problemas con la compatibilidad de los medios, donde los químicos descomponen los elastómeros u oxidan las piezas metálicas. Para elegir el material adecuado, es necesario observar de cerca la química del proceso, que incluye cambios de pH, agentes oxidantes y exposición a disolventes.
Mejores prácticas de instalación
La vida útil de un sello está directamente relacionada con la forma en que fue instalado. Hemos visto que los errores iniciales son los culpables de alrededor del 60% de los fracasos iniciales. Los pasos importantes incluyen asegurarse de que el acabado del eje cumpla con los requisitos (generalmente no más de 0,4 Ra), asegurarse de que el eje y el labio del conector estén paralelos y mantener limpia el área de ensamblaje.
Al ensamblar y fijar todas las piezas antes de salir de fábrica, los diseños de sellos de cartucho reducen en gran medida los errores de ajuste. Los trabajadores de mantenimiento sólo necesitan deslizar el cartucho sobre el eje y atornillar la carcasa a la base del equipo. Esto elimina la necesidad de realizar múltiples pasos de medición y ajuste, lo que puede provocar errores con los sellos de los componentes.
Selección y comparación del sello mecánico del agitador
Aplicación-Criterios de selección específicos
Para elegir la mejor opción de sellado, es necesario examinar detenidamente todos los factores de funcionamiento. Las propiedades de los fluidos, como el pH, la temperatura, la viscosidad y el contenido de sólidos, tienen un gran impacto en los materiales que se utilizan.
Para medios con una viscosidad superior a 1000 cP, puede ser necesario utilizar geometrías de cara especiales con ranuras de lubricación adicionales para mantener la película de fluido entre las caras lo suficientemente espesa. Los cultivos biológicos que son sensibles al corte necesitan diseños hidráulicos que sean suaves y eviten que el fluido se mueva demasiado cerca delsello mecánico del agitador.
Las clasificaciones de presión y temperatura deben incluir suficientes márgenes de seguridad. Para tener en cuenta los cambios en el proceso, sugerimos elegir sellos que tengan una clasificación de al menos un 25 % por encima de su configuración máxima de trabajo. La velocidad a la que gira el agitador cambia la velocidad de la cara. Las velocidades más rápidas crean más calor por fricción, lo que podría significar que necesita dos sellos con enfriamiento por flujo de aire forzado.
Comparación de rendimiento de materiales
La combinación de materiales de la cara del sello tiene un gran efecto sobre la resistencia química y el desgaste:
1. Carburo de silicio frente a carbono: el carburo de silicio es más duro (2800 HV) y no reacciona con la mayoría de los productos químicos, por lo que es la mejor opción para trabajos ácidos. El grafito de carbono-es más barato y funciona muy bien en condiciones secas, pero no es muy resistente químicamente a oxidantes fuertes.
2. Aplicaciones de carburo de tungsteno: esta sustancia funciona muy bien en lodos abrasivos que contienen sólidos. Es muy duro (1800 HV), por lo que no se estropea fácilmente. Sin embargo, los ácidos pueden dañarlo, lo que limita sus usos.
3. Cerámica avanzada: el óxido de aluminio y el carburo de silicio unido por reacción- se utilizan en situaciones específicas donde el costo es un problema y aún funcionan lo suficientemente bien como para ser elegidos en lugar del carburo de silicio en polvo.
La elección de un elastómero requiere el mismo nivel de cuidado. La mayoría de los usos pueden utilizar FKM (Viton) porque es química y térmicamente estable. EPDM funciona muy bien con vapor y cetonas. FFKM (Kalrez, Chemraz) es resistente a todos los productos químicos y puede soportar altas temperaturas, pero tiene un coste muy elevado.
Análisis de costes-beneficios de las adquisiciones
El coste total de propiedad es mucho mayor que el precio del sello. Cuando un sello falla, puede provocar tiempos de inactividad no planificados, llamadas de reparación de emergencia e incluso pérdida de producto o daños al medio ambiente. Descubrimos que en un proceso químico continuo, cada parada inesperada puede costar entre 50.000 y 500.000 dólares. Esto depende del tamaño de la producción.
Los materiales avanzados y los diseños de doble sello hacen que los sellos de mayor-especificación cuesten entre tres y cinco veces más que los diseños básicos. Pero debido a que duran más (MTBF)-a menudo más de 5 años en comparación con los 18 meses de los sellos básicos-tienen costos anualizados más bajos y una mejor estabilidad operativa.
Otra cosa que muchas veces se olvida es la economía energética. Al reducir la presión frontal, los diseños de sellos equilibrados reducen la cantidad de potencia utilizada por el eje. En sistemas agitadores grandes, esto puede ahorrar varios kilovatios de energía todo el tiempo, lo que puede suponer grandes ahorros tras años de uso.
Guía de adquisiciones para sellos mecánicos de agitador
Evaluación de fabricantes y proveedores
En el mercado mundial de sellado desello agitador seccomix. Al buscar piezas de sellado para mezcladoras, los equipos de adquisiciones deben fijarse en algo más que el precio.
Es muy importante poder brindar soporte técnico, incluida ayuda con la ingeniería de aplicaciones durante la especificación, instrucciones de instalación y resolución de problemas cuando surgen problemas. Los fabricantes con equipos de servicio de campo capacitados son muy útiles, especialmente para usos importantes donde una reacción rápida reduce el tiempo de inactividad.
Deben comprobarse los métodos de calidad para la fabricación. La certificación ISO 9001 es un nivel básico de garantía, mientras que los estándares-específicos de la industria como API 682 (para las industrias química y petrolera) y DIN 28138 (para las dimensiones de las bridas del agitador) demuestran que la empresa tiene conocimientos especializados.

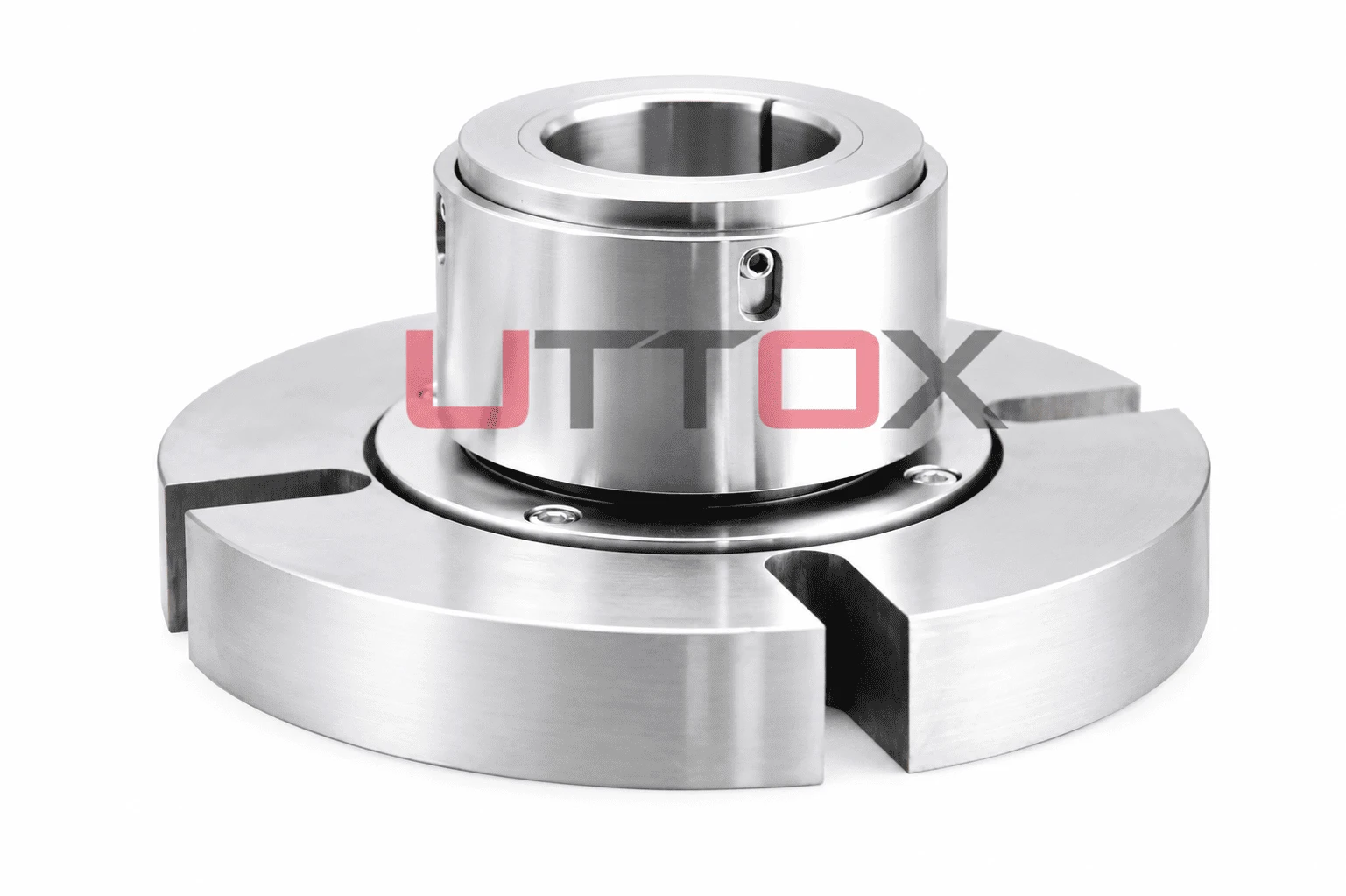

El sistema UT-Seccomix creado por Uttox es un ejemplo de una opción útil para marcas-de alto nivel. Esta solución de sello mecánico con agitador se creó para ser una opción confiable para los diseños de EagleBurgmann SECCOMIX. Funciona igual de bien en procesos exigentes de mezcla y reacción al tiempo que reduce el costo de compra. El enfoque a nivel de sistema-garantiza que funcione con el equipo que ya está allí. Admite configuraciones de agitadores de entrada superior-y de entrada inferior-en las industrias de procesos, farmacéutica y química.
Consideraciones de la cadena de suministro
La disponibilidad de inventario y los tiempos de entrega deben ser parte de las estrategias de adquisiciones. Establecer relaciones con proveedores que mantienen una gran cantidad de existencias puede ayudar a las aplicaciones críticas porque reduce las semanas o meses de tiempo de entrega que pueden necesitar los sellos personalizados-.
Las ofertas de compra al por mayor pueden ofrecerle mejores precios y garantizar que siempre tenga suministro. Sugerimos mantener existencias adicionales estratégicas de sellos para equipos importantes, especialmente para configuraciones personalizadas que dificultan su obtención en caso de emergencia.
Para usos no-estándar, la capacidad de hacer cosas por encargo se vuelve esencial. Los proveedores que tienen sus propias instalaciones de diseño y fabricación pueden cambiar las plataformas estándar para adaptarse a las necesidades de procesos específicos. Pueden crear soluciones personalizadas para tamaños de ejes impares, altas presiones o mezclas únicas de materiales.
Verificación de la autenticidad del producto
Desgraciadamente, en el mercado existen productos falsificados para componentes industriales que los hacen menos seguros y fiables. Los equipos de adquisiciones deben verificar si el vendedor es un vendedor autorizado y solicitar certificados de conformidad que demuestren el cumplimiento del tamaño y la composición del material.
Los términos de la garantía muestran la confianza que tiene el fabricante en el producto; una cobertura completa durante 12 a 24 meses significa un buen soporte. Saber qué no cubre la garantía puede ayudarle a detectar posibles riesgos operativos que requieren su atención durante la instalación y la puesta en servicio.
Mantenimiento y optimización de la vida útil
Establecimiento de protocolos de mantenimiento preventivo
Los programas de reparación proactivos hacen que los sellos mecánicos Burgmann Seccomix duren mucho más y evitan que se estropeen cuando menos se espera. Sugerimos establecer planes de inspección regulares basados en la importancia de la operación-verificaciones trimestrales para tareas importantes, cada seis meses para el servicio regular.
Las tasas de fuga, las temperaturas de la carcasa y los niveles de vibración deben anotarse en los procedimientos de inspección. Al trazar estos parámetros en función del tiempo, podemos ver que poco a poco empeoran hasta fallar por completo. La termografía infrarroja y la detección de fugas por ultrasonidos se utilizan en los programas modernos de mantenimiento predictivo para encontrar problemas antes de que empeoren.
Monitorear el estado del líquido barrera en sistemas de doble sello puede ayudar con el diagnóstico. Al verificar las muestras de fluido en busca de contaminación, cambios de viscosidad y decoloración, podemos ver si la cara del sello está desgastada o si el sello principal tiene fugas. Mantener la cantidad correcta de fluido, presión y caudal en el sistema de circulación protege elsello mecánico del agitadorentorno de trabajo.
Marco de decisión de reparación versus reemplazo
Las opciones de reparación deben basarse en investigaciones económicas. Reemplazar sólo unas pocas piezas, como elastómeros y resortes, puede prolongar la vida útil de costosos engranajes metálicos y caras de sello que no se desgastan mucho. Pero es necesario reemplazar todo el sello en los lados con cortes profundos, astillas o daños térmicos.
Cuando los sellos reconstruidos los realizan talleres de servicio capacitados y con las herramientas adecuadas, pueden ahorrarle entre un 40 y un 60 por ciento del costo de comprar uno nuevo. El pulido frontal para recuperar la suavidad al nivel requerido, la limpieza e inspección de cada pieza y el reemplazo de todas las piezas elastoméricas son partes de una reparación de calidad. Los equipos de adquisiciones deben asegurarse de que los proveedores de reconstrucción mantengan sistemas de trazabilidad que realicen un seguimiento del historial de las piezas y los resultados de las pruebas.
Factores ambientales que afectan la durabilidad
Las condiciones de funcionamiento tienen un gran efecto en la duración de un sello. Los cambios de temperatura superiores a los previstos pueden acelerar la descomposición de los elastómeros y provocar un choque térmico en la cara del sello. Los cambios en la química del proceso, especialmente cuando cambia el nivel de pH o se agregan agentes oxidantes, pueden dañar materiales que antes eran estables en condiciones normales.
Factores mecánicos como sacudidas del eje, cojinetes desgastados que permiten un mayor descentramiento y acoplamientos desalineados envían fuerzas dañinas al sello. Solucionar estos problemas aguas arriba protege el sistema de sellado y evita que se estropee demasiado pronto.
Sigue siendo muy importante utilizar correctamente las herramientas dentro de los límites establecidos. Para que los sellos duren más, es importante evitar la cavitación, mantener los ciclos de temperatura al mínimo y detener el funcionamiento en seco durante el arranque. La capacitación de los operadores garantiza que los empleados sepan lo que se necesita y sigan los pasos correctos.
Conclusión
Sellos mecánicos del agitador Son partes muy importantes de los procesos industriales de mezcla y reacción. Su confiabilidad tiene un efecto directo en la seguridad de los trabajadores, la calidad del producto y la capacidad de seguir fabricando cosas. Conocer las principales diferencias entre los sellos de bomba estándar y específicos del agitador-, especialmente cuando se trata de acomodar el desplazamiento del eje y elegir el material correcto, ayuda a los profesionales de adquisiciones a encontrar las soluciones adecuadas. Al elegir un sello, es importante pensar en el costo total de propiedad junto con los requisitos de la aplicación, como la compatibilidad química, las condiciones de presión y temperatura y la confiabilidad operativa. Establecer asociaciones con proveedores calificados que puedan ofrecer soporte técnico, mantener suficientes existencias disponibles e iniciar programas de mantenimiento preventivo son formas de extender la vida útil de los sellos y reducir el tiempo de inactividad no planificado.
Preguntas frecuentes
1. ¿Por qué el sellado del eje del mezclador requiere una ingeniería diferente a la de los sellos de la bomba?
Gran parte del movimiento del eje es causado por el equipo de mezcla. En reactores grandes, el juego axial puede alcanzar varios milímetros y el descentramiento radial puede ser de más de dos o tres milímetros. Los sellos de bomba estándar que están hechos para permitir un pequeño desplazamiento del eje no pueden soportar este movimiento. Los sellos específicos del agitador-tienen montaje flexible, fuertes sistemas de resorte y holguras más grandes para mantener el sellado efectivo incluso cuando cambia la posición del eje. En usos de mezcla, la mayor longitud del eje sobresaliente y la menor rigidez de rotación provocan una deflexión que dañaría la mayoría de los dispositivos de sellado de inmediato.
2. ¿Pueden estos sellos funcionar de forma segura en condiciones de funcionamiento-en seco?
Si los sellos lubricados con líquido-estándar no tienen suficiente grasa, generalmente fallan a los pocos minutos de secarse. Sin embargo, en el espacio de vapor, ciertos diseños de sellos-que funcionan en seco con caras de grafito-carbono o configuraciones de despegue-amortiguadas con gas-pueden funcionar de manera segura. Esta característica suele ser necesaria para los agitadores de entrada superior-porque el sello mecánico del agitador está montado por encima del nivel del líquido. Al elegir los diseños adecuados para su configuración de montaje y condiciones de proceso, puede evitar fallas costosas que ocurren demasiado pronto.
3. ¿Qué distingue las configuraciones de sello simple de las dobles para aplicaciones de agitador?
A presiones suaves, los sellos individuales son suficientes para contener medios no-peligrosos y son fáciles de usar y económicos. Los sellos dobles tienen dos caras de sello separadas y un fluido barrera presurizado entre ellas. Esto le brinda dos capas de protección, lo cual es importante para medios tóxicos, inflamables o muy puros. Para servicios químicos peligrosos, la ley y las compañías de seguros suelen exigir sellos dobles. El sistema de fluido de barrera también le permite comprobar el estado del sello y hacer predicciones sobre su estado futuro antes de que falle.
Asóciese con Uttox para obtener soluciones confiables de sellado de agitadores
Para usos industriales exigentes, Uttox fabrica sistemas de cierre de ejes mezcladores que se han utilizado antes y han funcionado bien. Nuestra solución de sellado UT-Seccomix es una alternativa útil y asequible a los sistemas de -marcas-de gama alta. Funciona de manera confiable en reactores químicos, recipientes farmacéuticos y situaciones de mezcla de alta-viscosidad. Con más de 30 años de experiencia fabricandosellos mecánicos del agitadorpara la venta, ayudamos a los equipos de abastecimiento global con soluciones únicas, soporte técnico rápido y un inventario estable que garantiza que los pedidos se entreguen rápidamente. Nuestro equipo capacitado de investigación y desarrollo ayuda con la ingeniería-específica de la aplicación para diseños de entrada superior-y de entrada inferior-, lidiando con medios hostiles, cambios de temperatura y condiciones de proceso complicadas. Envíe un correo electrónico a nuestro equipo a info@uttox.com para hablar sobre sus necesidades específicas de sellado y obtener asesoramiento técnico detallado junto con cotizaciones competitivas. Visite www.uttox.com para ver nuestra línea completa de productos y aprender cómo nuestro conocimiento sobre sellado puede ayudarlo a ahorrar dinero en costos de reparación y hacer que sus operaciones sean más confiables.
Referencias
1. Veranos-Smith, JD (2017). Práctica de sellos mecánicos para mejorar el rendimiento. Publicación de ingeniería profesional.
2. Khonsari, MM y Booser, ER (2018). Tribología aplicada: diseño y lubricación de rodamientos, tercera edición. John Wiley e hijos.
3. Lebeck, AO (2016). Principios y diseño de sellos faciales mecánicos. Butterworth-Libros técnicos de Heinemann.
4. Flitney, RK (2019). Manual de sellos y sellado, séptima edición. Ciencia y tecnología de Elsevier.
5. Instituto Americano del Petróleo (2021). Estándar API 682: Bombas-Sistemas de sellado de ejes para bombas centrífugas y rotativas, quinta edición.
6. Asociación Europea de Foca (2020). Directrices técnicas para la selección e instalación de sellos mecánicos en industrias de procesos. Publicación del Comité Técnico de la ESA.
