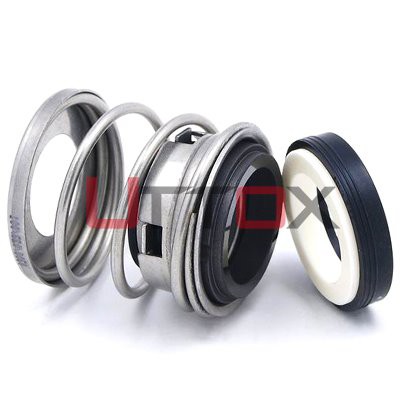

Equivalente a:

● John Crane 2100/2100k

Límites operativos:

● Temperatura: -20 grados - +180 grado

● Presión: menor o igual a 12Bar

● Velocidad: menor o igual a 13 m/s

● Tamaño del eje: 10 mm - 75 mm

Materiales:

● Anillos de sellos: carbono de resina, carbono antimonio, SiC, SSIC, tungsteno carburo

● Elastómero: Viton, EPDM, NBR, FFKM, Aflas

● Parte de metal: SS304

Ensamblaje DWG:

Dimensiones (mm):

D	D3	D6	D7	L1	L1K	L28	L10
10	20	17	21	15	27.5	5	6
12	22	19	23	15	26.5	6	6.8
14	24	21	25	15	29	6	6.8
15	25	22	26	15	29	6	6.8
16	26	23	27	15	29	6	6.8
18	32	27	33	20	31.5	6	7
20	34	29	35	20	31.5	6	7
22	36	31	37	20	31.5	6	7
24	38	33	39	20	34	6	7
25	39	34	40	20	34	6	7
28	42	37	43	26	36.5	6	7
30	44	39	45	26	35.5	7	8
32	46	42	48	26	35.5	7	8
33	47	42	48	26	35.5	7	8
35	49	44	50	26	34.5	8	9
38	54	49	56	30	37	8	9
40	56	51	58	30	37	8	9
43	59	54	61	30	37	8	9
45	61	56	63	30	37	8	9
48	64	59	66	30	35	10	11
50	66	62	70	30	37.5	10	11
53	69	65	73	30	37.5	10	11
55	71	67	75	30	37.5	10	11
60	80	72	80	33	40.5	12	12.7
65	85	77	85	33	40.5	12	12.7
70	90	83	92	33	48	12	12.7
75	99	88	97	40	48	12	12.7

Introducción relacionada

Método de selección de sello mecánico:

Según diferentes condiciones de trabajo y propiedades medianas, los sellos mecánicos incluyen sellos mecánicos resistentes a alta temperatura y baja temperatura, sellos mecánicos resistentes a alta presión y resistentes a la corrosión, sellos mecánicos resistentes a las partículas y sellos mecánicos adecuados para medios de hidrocarburos de luz que son fáciles de vaporizar. Use sellos mecánicos de diferentes tipos y materiales estructurales.

Los principales parámetros de la selección son: presión de cavidad del sello (MPA), temperatura del fluido (grado), velocidad de trabajo (M/S), características del sello mecánico de fluido y espacio efectivo para la instalación del sello.
