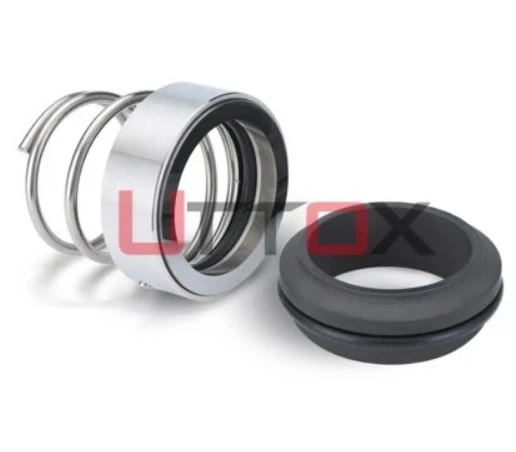

Comprensión del diseño del sello mecánico M3N M37G
Estructura central y principio operativo
El sello mecánico M3N M37G es un sistema de sellado de resorte único-desequilibrado que se fabricó para cumplir con las normas DIN 24960 y EN 12756. En su núcleo hay un mecanismo de resorte cónico que envuelve el eje giratorio y mantiene las caras del sello bajo una carga axial constante mientras funciona. A diferencia de las configuraciones de múltiples-resortes que deben ensamblarse cuidadosamente, este diseño facilita la instalación y sigue siendo efectivo.
Una cara giratoria, que normalmente está unida al eje, y una cara estacionaria, que está montada en la carcasa de la bomba, hacen contacto constante entre sí. El resorte cónico siempre aplica la misma cantidad de fuerza de cierre, incluso cuando cambia la temperatura, el eje se dobla o hay desgaste. En situaciones en las que cambian las condiciones de trabajo, esta capacidad de adaptarse es útil.
La elección del material tiene un efecto directo sobre el rendimiento y la durabilidad. Para usos estándar, las caras del sello suelen utilizar carburo de silicio (SiC) contra carbono. Para medios abrasivos, utilizan combinaciones duras-a-duras como SiC versus SiC. Los elastómeros utilizados en los sellos secundarios son NBR, EPDM o Viton (FKM). Estos se eligen en función de qué tan bien funcionan con productos químicos y su capacidad para soportar temperaturas de -20 grados a +180 grados.
Integración de resorte cónico
La forma cónica del resorte hace que este diseño sea diferente de los resortes espirales o de liga habituales. Debido a que es curvado, la fuerza se distribuye uniformemente alrededor de los bordes de la cara del sello, evitando puntos de presión que aceleran el desgaste. Este diseño de resorte también es muy flexible y puede soportar una desalineación del eje de hasta 0,5 mm sin afectar la integridad del sello.
En los resortes cónicos, el sentido de rotación es importante. Para mantener la tensión correcta mientras está funcionando, el resorte debe enrollarse en la forma en que gira el eje, que puede ser hacia la derecha-o hacia la izquierda-. Esta característica de direccionalidad asegura que el resorte se apriete en lugar de aflojarse cuando se gira, lo cual es un beneficio muy importante en aplicaciones con velocidades variables.
Integración de fuelles de elastómero
Además del mecanismo de resorte, el M3N M37G tiene una estructura de fuelle de elastómero que lo hace más flexible cuando se mueve el eje. Absorbe vibraciones y permite el juego axial sin ejercer tensión en las caras del sello primario porque es a la vez un sello dinámico y un elemento flexible. Cuando se combina un resorte cónico con fuelles de goma, se obtiene un sistema fuerte que se ve menos afectado por errores de instalación que los diseños de sellos rígidos.
El papel de los resortes cónicos en la mejora de la estabilidad del sello
Distribución uniforme de presión
Cuando los resortes envejecen a diferentes ritmos o cuando cambian los estándares de fabricación, los resortes helicoidales múltiples- tradicionales pueden causar que se aplique una presión desigual a las caras del sello. ElSello mecánico M3N M37Gsoluciona este problema porque tiene un único resorte circular que aplica naturalmente fuerza radial alrededor de todo el diámetro de la cara del sello.
Esta distribución uniforme de la presión conduce inmediatamente a una vida útil más larga del sello. Según los resultados de las pruebas, los sellos de resorte cónicos mantienen el contacto con la cara incluso después de miles de horas de uso, mientras que los diseños con múltiples resortes a menudo muestran patrones de desgaste en áreas específicas. El efecto final es un comportamiento predecible y una menor probabilidad de fallar demasiado pronto.
Absorción de vibraciones y compensación de alineación
Las bombas industriales siempre vibran debido al motor en marcha, la turbulencia del fluido y la resonancia del sistema. Estos movimientos pueden romper el contacto con la cara del sello, dejando pasar el fluido por un corto tiempo. Debido a que el resorte cónico es naturalmente flexible, puede absorber estas vibraciones y mantener la cara del sello en contacto incluso cuando las condiciones cambian.
La desalineación del eje es otro problema que suele ocurrir con los equipos giratorios. La desalineación puede ocurrir debido a la expansión de la temperatura, el desgaste de los cojinetes o fallas en el ajuste. Puede empujar las caras del sello hacia un contacto en ángulo, lo que acelera el desgaste. El diseño del resorte cónico permite cierto desequilibrio al doblarse sin perder fuerza. Esto evita que las caras del sello se sobrecarguen y se rompan prematuramente.
Datos de rendimiento y beneficios mensurables
Los beneficios de la tecnología de resortes cónicos son fáciles de ver cuando se analizan los datos operativos. Según las plantas, cuando las plantas utilizan sellos M3N M37G en bombas centrífugas, los tiempos de reparación son entre un 40% y un 60% más largos que con los diseños más antiguos de múltiples-resortes. Durante estos tiempos de servicio más prolongados, las tasas de fuga permanecen por debajo de niveles detectables, lo que demuestra que la cara del sello permanece en contacto.
Un estudio de costes muestra que se pueden lograr grandes ahorros. Un mantenimiento menos frecuente reduce los costos de mano de obra y la necesidad de tener repuestos a mano. Una vida útil más larga del sello significa menos tiempo de inactividad no planificado, lo que detiene las pérdidas de producción que a menudo cuestan muchas veces más que el costo de reemplazar el sello. Debido a que estos beneficios se pueden medir, la forma del resorte cónico es especialmente atractiva para situaciones de reparación con muchas piezas donde la confiabilidad afecta directamente las ganancias.
Análisis comparativo: M3N M37G frente a otros sellos mecánicos
Comparación de diseños con modelos relacionados
Los modelos M3N y M37G utilizan resortes cónicos, pero los diseños de sus asientos fijos son diferentes. El M37G suele utilizar un diseño de asiento G9 o G4, que tiene longitudes de cola específicas y características antirrotación que funcionan con carcasas de bomba estándar. Debido a esto, los sellos M37G funcionan mejor con equipos Grundfos, KSB y Allweiler cuyos tamaños de carcasa son estándar en el negocio.
El M3N M37G tiene una fuerza de cierre más constante que los sellos de fuelle de goma que no tienen resortes. Cuando se trata de presión de sellado, los sellos elastoméricos solo dependen de la elasticidad del material, que disminuye cuando se expone a productos químicos y cambios de temperatura. El resorte cónico mantiene su fuerza constante sin importar el estado del elastómero, lo que le brinda más rango de operación y un colchón de seguridad.
Es fácil agregar sistemas de sello de cartucho, pero cuestan mucho más. En aplicaciones estándar, el M3N M37G es tan confiable como otros modelos, pero tiene un costo total de propiedad menor. Dado que los sellos de resorte cónicos son más baratos, son la mejor opción para mayoristas y proveedores de MRO que atienden mercados preocupados por el precio-.
Métricas de eficiencia operativa
Las comparaciones de eficiencia muestran cómo el diseño afecta el funcionamiento de una bomba. La fricción de la cara del sello consume energía y genera calor. La fuerza de cierre equilibrada del M3N M37G mantiene baja la presión frontal mientras mantiene la operación libre de fugas-. Esto reduce las pérdidas por fricción en comparación con los diseños de múltiples-resortes que están demasiado comprimidos.
La estabilidad a temperatura ambiente es otro tema que afecta la productividad. Demasiado calor en la cara del sello acelera la descomposición de los elastómeros y puede convertir los fluidos del proceso en vapor en el contacto del sello. La distribución uniforme de la presión del diseño del resorte cónico detiene los puntos calientes. Esto mantiene baja la temperatura de trabajo, lo que protege los materiales del sello y reduce la cantidad de calor que se pone en los fluidos que se bombean.
Requisitos de mantenimiento e implicaciones de costos
ElSello mecánico M3NSe diferencia de las opciones más complicadas porque es más fácil de mantener. Con un solo resorte, hay menos piezas que revisar y reemplazar durante el servicio. Los equipos de mantenimiento de la planta pueden realizar los cambios de sellos sin ninguna ayuda especial porque solo necesitan herramientas manuales básicas y poca capacitación.
En el análisis de costos se deben tener en cuenta los costos totales del ciclo de vida, no solo el precio de compra inicial. El M3N M37G tiene una vida útil más larga y necesita menos mantenimiento, por lo que a menudo cuesta menos por hora de funcionamiento que los sellos de cartucho premium. Esto es especialmente cierto en situaciones donde no se necesitan materiales inusuales o condiciones de trabajo duras.
Información sobre adquisiciones para el sello mecánico M3N M37G
Abastecimiento de proveedores confiables
Elegir un proveedor de sellos confiable es tan importante para mantener las operaciones en funcionamiento como elegir el diseño de sello correcto. Empresas establecidas como Uttox fabrican productos desde hace décadas y ofrecen soporte técnico completo. Esto garantiza que los productos sean siempre los mismos y que los problemas se resuelvan rápidamente cuando surjan en el campo.
Para los mayoristas que trabajan en más de un área, las redes de suministro globales son importantes. En comparación con los fabricantes con una sola ubicación, los proveedores que mantienen suministros en varios países pueden enviar productos más rápido y por menos dinero. Esta distribución geográfica también hace que la cadena de suministro sea más resistente a los problemas en otras partes del mundo.
La certificación demuestra que el producto está bien fabricado y sigue las reglas. Las certificaciones de materiales confirman que las piezas cumplen los requisitos, mientras que la certificación ISO 9001 demuestra que la gestión de calidad está organizada. Tener estas credenciales ayuda a los gerentes de adquisiciones a cumplir tanto con los estándares de calidad internos como con las expectativas de los clientes.
Capacidades de personalización y OEM
Las configuraciones estándar M3N M37G funcionan bien para la mayoría de los usos de bombas centrífugas, pero también hay formas de adaptarlas a sus necesidades específicas. Se pueden utilizar reemplazos de materiales para diferentes fluidos o temperaturas. Al cambiar los tamaños, es posible adaptarlas a carcasas de bombas no-estándar sin tener que comprar equipos nuevos.
Las asociaciones OEM son buenas para los fabricantes de equipos que necesitan-cubiertas de marca compartida o diseños específicos para un propósito. Los fabricantes de sellos profesionales pueden elegir los mejores resortes, materiales frontales y elastómeros para el sistema hidráulico y el perfil de trabajo de cada bomba, lo que hace que sus productos funcionen mejor que las opciones genéricas.
Precios, garantía y soporte posventa-
La forma en que se fijan los precios para las compras al contado y los acuerdos de volumen parasello mecánico burgmann m37gson diferentes. Los distribuidores normalmente discuten precios escalonados basados en compromisos de volumen anual. Esto les ayuda a ganar más dinero mientras se aseguran de tener suficientes suministros. Saber qué tan flexibles son los precios de un fabricante ayuda a los equipos de adquisiciones a tomar las mejores decisiones sobre qué comprar.
Los términos de la garantía muestran que la empresa que fabricó el producto confía en su calidad. Las garantías estándar que cubren defectos en el proceso de fabricación ofrecen protección básica. Por otro lado, las garantías más largas o de rendimiento demuestran que el producto es más confiable. Al elegir un vendedor, consultar los términos de la garantía puede ayudarle a encontrar personas que podrían ser buenas para una relación a largo plazo-.
Los proveedores profesionales se diferencian de los comerciantes de productos básicos porque ofrecen ayuda experta después de la venta. Tener acceso a expertos en aplicaciones que pueden solucionar problemas de ajuste, sugerir mejores sellos o enseñarle cómo utilizar el producto agrega valor más allá del producto en sí. Este soporte es especialmente útil cuando se trata de aplicaciones difíciles o cuando se cambia a nuevas tecnologías de sellos.
Instalación y solución de problemas del sello mecánico M3N M37G
Mejores prácticas de instalación
Qué tan bien y cuánto dura un sello depende de cómo se instaló. Comenzar por una revisión completa del eje y de la caja evita que se estropeen demasiado pronto por defectos superficiales o problemas de dimensiones. La superficie del eje debe ser al menos 0,8 μm Ra lisa y las caras de la carcasa deben estar exactamente 0,05 mm rectas frente al eje del eje.
Preste atención a la dirección del resorte cónico al ensamblarlo. Si la rotación va en el sentido de las agujas del reloj, el resorte debe enrollarse en esa dirección. Si la rotación va en sentido contrario a las agujas del reloj, el resorte debe enrollarse en esa dirección. Si pones algo al revés, el resorte se aflojará mientras se usa, perdiendo su capacidad de cerrarse y dejando escapar agua.
La limpieza de las piezas tiene un gran efecto en la duración del sello. Si hay contaminación entre las caras del sello, se desgastan y tienen fugas de inmediato. Las piezas-que causan daños no pueden entrar porque todas las piezas se limpian con los productos químicos adecuados y se manipulan con materiales sin pelusa-. El uso de fluidos compatibles para lubricar piezas elastoméricas facilita su montaje y las protege de daños durante la instalación.
Problemas comunes y enfoques de diagnóstico
Las fugas son la forma más obvia en que puede fallar un sello. Las fugas inmediatamente después de la instalación generalmente significan que las piezas no se ensamblaron correctamente, están rotas o no son adecuadas. Es posible que la fuga retrasada sea causada por desgaste, rotura del elastómero o cambios en las condiciones de trabajo que están fuera de lo planeado.
Demasiado ruido o vibración puede significar que la cara del sello está dañada o que hay algo extraño atrapado entre las caras. La forma flexible del resorte cónico normalmente detiene pequeños movimientos, por lo que el ruido que se puede escuchar significa que hay una interrupción importante del contacto que debe examinarse de inmediato.
La producción de calor adicional más allá del calor normal es un signo de demasiada presión en la cara o de falta de lubricante. Verificar la dirección de ajuste del resorte y asegurarse de que existen las condiciones adecuadas para la lubricación húmeda a menudo puede solucionar problemas de temperatura sin tener que reemplazar ninguna pieza.
Programación de mantenimiento y protocolos de inspección
Cuando realiza una verificación proactiva, encuentra problemas antes de que se conviertan en fallas. Las inspecciones de sellos programadas durante las paradas de mantenimiento planificadas le permiten comprobar el estado sin tener que esperar a una interrupción no planificada de las operaciones. Si la goma se hincha, el resorte se corroe o la caja se desgasta, es posible que sea necesario reemplazarla antes del próximo período de mantenimiento.
Monitorear el rendimiento midiendo la temperatura, analizando vibraciones o encontrando pequeñas fugas le brinda una señal temprana de falla. Establecer mediciones de referencia durante la primera operación crea datos de comparación que se pueden utilizar para encontrar tendencias en la degradación del rendimiento.
Los registros de mantenimiento que registran cuándo se instalaron los sellos, cuándo se utilizaron y cómo fallaron ayudan con futuras decisiones de compra. El reconocimiento de patrones en múltiples instalaciones encuentra mejores opciones de materiales o condiciones en la aplicación que necesitan cambios de diseño.
Conclusión
ElSellos mecánicos M3N M37GEl diseño de resorte cónico ofrece mejoras de estabilidad mensurables que se traducen directamente en costos de mantenimiento reducidos y una mayor vida útil del equipo. Debido a que puede auto-ajustar la distribución de presión, absorber vibraciones y funcionar con diferentes condiciones de instalación, es perfecta para usos de bombas industriales que necesitan un sellado confiable sin mucho mantenimiento complicado. Cuando los gerentes de compras, los ingenieros de planta y los equipos de mantenimiento conocen estos beneficios técnicos, pueden elegir las mejores opciones de sellado que satisfagan las necesidades de rendimiento y se ajusten a los presupuestos. Esta tecnología de sello es una opción confiable para muchos usos industriales porque se basa en principios de diseño probados-y-verdaderos, está bien-hecha y cuenta con soporte completo del proveedor.
