Cuando busque un reemplazo confiable para los sellos de su bomba-de servicio pesado, comprenda losSello mecánico Burgmann MG9se vuelve fundamental para los administradores de equipos y profesionales de adquisiciones. Este sello de fuelle de elastómero, diseñado para aplicaciones de ejes de gran-diámetro en los sectores petroquímico, de generación de energía, metalurgia y minería, ofrece un rendimiento confiable en condiciones de alta-temperatura y alta-presión. Seleccionar el reemplazo adecuado no solo reduce los costos de compra entre un 30 % y un 50 % en comparación con las piezas originales de fábrica, sino que también garantiza la continuidad operativa durante los períodos de mantenimiento críticos. Esta guía lo guía a través de especificaciones, procedimientos de instalación, comparaciones, estrategias de mantenimiento y recomendaciones de abastecimiento para ayudarlo a tomar decisiones informadas que protejan sus inversiones en equipos pesados.

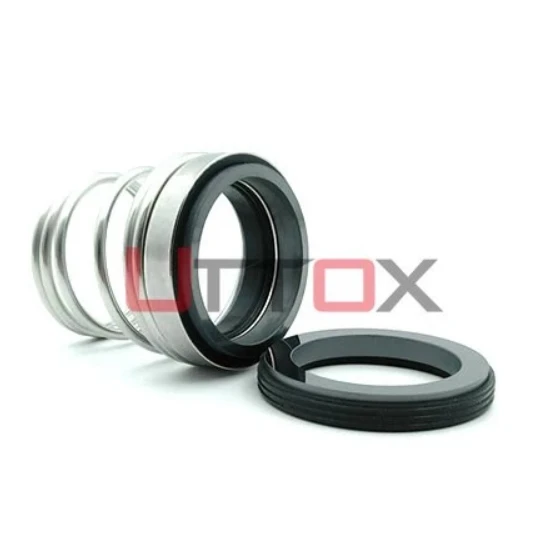

Comprensión de las especificaciones y el principio de funcionamiento del sello mecánico Burgmann MG9
El sello de fuelle de elastómero es una base completamente diferente de los diseños convencionales de tipo empujador. Fundamentalmente, el sello es un dispositivo mecánico que mantiene en contacto dos caras finamente mecanizadas: una que se mueve con el eje y otra fija en la carcasa de la bomba. El fuelle es el elemento de sellado dinámico y el mecanismo de resorte, que permite el movimiento axial del eje y la expansión térmica sin la necesidad de juntas tóricas suplementarias, que pueden provocar fricción en el eje.
Especificaciones técnicas básicas
Se espera que este sello funcione de manera confiable en situaciones industriales según las condiciones de operación. Puede soportar temperaturas de -30 grados a +200 grados, lo que lo hace adecuado para su uso tanto en aplicaciones criogénicas como en operaciones químicas de alto calor. Capacidad de presión de hasta 10 bar (145 PSI), ideal para la mayoría de las instalaciones de bombas centrífugas en tratamiento de agua y manipulación de productos químicos ligeros. El sello admite velocidades de eje de hasta 10 m/s y está diseñado para adaptarse a diámetros de eje de 24 mm a 53 mm (aproximadamente 1,125" a 1,75"), lo que abarca una amplia variedad de tamaños de bastidores de bombas que se ven en instalaciones industriales.
Configuración del material y compatibilidad química
La selección del material afecta directamente la vida útil y la compatibilidad del sello con los fluidos del proceso. Hay varios grados de anillos de sello: carbón impregnado de resina-para servicio general de agua, carbón de antimonio para una mayor lubricidad, carburo de silicio (SiC) para lodos abrasivos, carburo de silicio sinterizado (SSiC) para una resistencia química extrema y carburo de tungsteno para las aplicaciones más exigentes que involucran abrasión y corrosión. Los fuelles de elastómero están disponibles en tres compuestos básicos: VITON para resistencia a los hidrocarburos y estabilidad a altas temperaturas, EPDM para aplicaciones de agua y vapor y NBR para una manipulación rentable de productos derivados del petróleo. Las piezas metálicas están hechas de acero inoxidable SS304, que ofrece suficiente resistencia a la corrosión en la mayoría de situaciones industriales y estabilidad dimensional durante el ciclo de calor.
Estas combinaciones de materiales permiten a los ingenieros personalizar el diseño del sello para propiedades de medios particulares. Una planta de tratamiento de agua que maneja efluentes clorados puede requerir caras de SiC con fuelles de EPDM, mientras que una fábrica petroquímica que bombea hidrocarburos aromáticos calientes elegiría caras de carburo de tungsteno con elastómeros VITON. Conocer esta matriz de material significa evitar fallos prematuros de sellado y aumentar la duración media entre tratamientos de mantenimiento.
Principio de funcionamiento y ventajas de diseño
La construcción de fuelle sin-empujador evita causas frecuentes de falla de los sellos tradicionales con resorte. El fuelle está adherido directamente al manguito del eje y no se mueve axialmente durante la operación, eliminando así el desgaste del eje. Esta característica de diseño es especialmente útil en aplicaciones industriales pesadas donde los precios de reemplazo de ejes son altos y el tiempo de inactividad amplía enormemente la ventana de mantenimiento.
La flexibilidad natural del fuelle absorbe el descentramiento del eje, la desalineación y el movimiento axial sin comprometer la presión de contacto de la cara del sello. Esta característica compensatoria preserva la integridad del sellado incluso en caso de que el desgaste del cojinete de la bomba o la expansión térmica provoquen cambios dimensionales en la carcasa de la bomba. El diseño de respaldo de un solo resorte garantiza una carga frontal uniforme en toda la zona de trabajo y elimina el orificio frontal que provoca fugas catastróficas.
Guía paso-a-paso para el reemplazo del sello mecánico Burgmann MG9
El método de instalación adecuado marcará la diferencia entre que su nuevo sello dure toda su vida útil o una falla prematura debido a daños en la instalación. Los administradores de equipos pesados saben que las instalaciones rápidas realizadas durante cortes no programados a menudo provocan fallas repetidas y tiempos de inactividad más prolongados.
Inspección y preparación previa a la instalación
Registre el historial de funcionamiento de la bomba antes de retirar el sello antiguo. Revise los registros de mantenimiento para detectar tendencias como fallas recurrentes en los sellos en una unidad que podrían indicar corrosión del eje, problemas con los rodamientos o una aplicación incorrecta del sello. Utilice las herramientas adecuadas: manguito de instalación del fuelle (esencial para evitar daños al fuelle), llave dinamométrica, indicador de cuadrante para verificar el descentramiento del eje, galgas de espesores y trapos limpios-sin pelusa.
Verifique la superficie del eje donde se instalará el sello. Incluso pequeñas ranuras o picaduras de corrosión podrían dañar la parte de sellado secundaria del sello. El descentramiento del eje debe comprobarse utilizando un indicador de cuadrante - un descentramiento excesivo (por encima del valor total del indicador de 0,05 mm) puede provocar un desgaste prematuro de las caras del sello, sin importar qué tan bueno sea el sello. Inspeccione la cámara del sello en busca de rayas, depósitos o cambios dimensionales que puedan impedir la alineación correcta del sello.
Procedimiento de instalación y puntos de control críticos
Limpie el eje cuidadosamente con un-solvente que no deje residuos para eliminar los residuos de material de junta viejo, depósitos de carbón y productos de corrosión. Aplique una fina capa de fluido de sistema limpio o lubricante adecuado al eje ySello mecánico MG9superficies de montaje. No utilice vaselina ni grasas incompatibles que puedan dañar los componentes elastómeros.
Utilice el manguito de instalación para deslizar el conjunto del sello sobre el eje para evitar que el fuelle se atasque en los hombros o chaveteros del eje. Coloque el sello en su posición según las medidas recomendadas por el fabricante, generalmente desde la cara del impulsor o el hombro del eje. Apriete los tornillos de fijación o los collares de bloqueo a la tensión adecuada. Un ajuste excesivo podría deformar la carcasa del sello, mientras que un ajuste insuficiente permite la rotación del sello.
Coloque el anillo de acoplamiento en la cámara del sello o en la placa prensaestopas. Asegúrese de que la junta tórica-quede asentada en la ranura y no esté torcida ni pellizcada. Verifique que los resortes de compresión estén colocados apropiadamente y concéntricos con las caras del sello. Antes del montaje final, haga girar el eje con la mano para asegurarse de que gire libremente sin atascos ni resistencia inusual.
Prueba y verificación posteriores a la instalación
Vuelva a ensamblar y, si lo requieren los procedimientos de sus instalaciones, realice una prueba de presión. Durante el primer arranque, observe atentamente el sello durante los primeros 30 minutos de funcionamiento. Un poco de llanto durante el rodaje-(primeros minutos) ya que la cara del sello se superpone es normal, pero si hay fugas continuas entonces existen preocupaciones sobre la instalación. Verifique la región del sello para ver si hay calor anormal que indique una cara deforme o falta de lubricante.
Registre la fecha de instalación, la configuración del sello y cualquier observación en su sistema de gestión de mantenimiento. Estos datos son cruciales para el análisis de tendencias del rendimiento de los sellos y la optimización de los requisitos de reemplazo futuros.
Comparación de Burgmann MG9 con otras opciones de sellos mecánicos
A menudo, los administradores de equipos y especialistas en adquisiciones analizan muchos diseños de sellos antes de comprometerse con programas de reemplazo a gran escala. Comprender las diferencias entre los sellos de fuelle y otras tecnologías puede ayudar a justificar la elección ante los equipos de ingeniería y los tomadores de decisiones financieras-.
MG9 versus sellos de empuje tradicionales
El sello de tipo empujador convencional emplea resortes y juntas tóricas dinámicas para mantener juntas las caras del sello cuando el resorte se comprime durante la operación. Este diseño puede ser más económico inicialmente, pero la junta tórica dinámica se desliza continuamente sobre el eje o el manguito, lo que provoca fricción que desgasta las ranuras con el tiempo. Con el tiempo, estas ranuras afectan la capacidad del sello para mantener la presión y es necesario reemplazarlo prematuramente.
El diseño de fuelle evita por completo este modo de falla. El fuelle flexible ofrece carga frontal sin piezas de sello secundarias móviles. El desgaste del eje pronto arruinaría los sellos del empujador en operaciones con lodos abrasivos, lo que resultaría en una vida útil mucho más larga para los gerentes de mantenimiento en las industrias minera y metalúrgica. La prima de coste de la construcción de fuelles normalmente se recupera en el primer ciclo de sustitución debido a los intervalos de servicio más largos.
Comparación con sellos mecánicos dobles
Un sello doble con un sistema de fluido barrera presurizado utiliza dos caras de sello. Esta disposición proporciona más margen de seguridad para medios venenosos o ecológicamente sensibles, pero aumenta la complejidad y el costo. El sistema de fluido de barrera necesita monitoreo y reabastecimiento y presenta posibles puntos de falla a través de los instrumentos y las conexiones de las tuberías.
En los casos en los que el fluido del proceso no es venenoso o las normas ambientales no exigen sellos dobles, el sello de fuelle simple ofrece una contención adecuada a un costo inicial y continuo muy reducido. Los sellos individuales correctamente diseñados satisfacen los estándares regulatorios sin la complejidad operativa de los sistemas de fluidos de barrera en plantas industriales pesadas que manejan agua, aceites y productos químicos suaves.
Rendimiento del material en aplicaciones exigentes
Las caras del sello de carburo de silicio brindan una mejor resistencia al desgaste en situaciones donde hay partículas abrasivas o condiciones de funcionamiento casi en seco. Las instalaciones que bombean lodos de deshidratación de minas o sistemas de manejo de cenizas informan una longevidad del frente del sello de más de 18 meses con configuraciones de SiC en comparación con 3 a 6 meses con frentes de carbono en servicio equivalente.
El carburo de tungsteno es la mejor combinación de dureza, conductividad térmica e inercia química. Las caras de carburo de tungsteno se especifican en instalaciones petroquímicas que manejan catalizadores abrasivos calientes o corrientes de proceso corrosivas para obtener duraciones de ejecución que coincidan con los principales intervalos de respuesta. Los precios de los materiales son mayores, pero la ausencia de reemplazos de sellos a mitad de ciclo- ahorra una pérdida considerable de producción y mano de obra de mantenimiento.
Mantenimiento, solución de problemas y maximización de la vida útil del sello Burgmann MG9
No es poco confiable; El rendimiento del sello es predecible con mantenimiento preventivo y resolución de problemas proactiva. Los administradores de equipos que han instalado programas de monitoreo sistemático afirman aumentos mensurables en la vida útil de los sellos y menos paradas de emergencia.
Establecimiento de protocolos de mantenimiento predictivo
El monitoreo de la temperatura brinda aviso temprano sobre problemas con las focas. La termografía infrarroja utilizada para escanear equipos de forma rutinaria puede identificar temperaturas altas en la cámara de sellado, que son un signo de falla de la lubricación o dificultades con el contacto con la cara. El análisis de vibraciones se puede utilizar para detectar el desgaste de los rodamientos que, en última instancia, provocaría una desalineación del eje y una falla temprana del sello. Solucionar estos problemas aguas arriba antes de que arruinen el sello, aumentando drásticamente los tiempos de ejecución.
Las paradas programadas brindan la oportunidad de realizar una evaluación visual periódica que podría detectar problemas emergentes. Inspeccione el área del sello en busca de polvo de carbón, una indicación de desgaste de la cara. Esté atento a los signos de degradación del elastómero: el agrietamiento, la dureza o la hinchazón indican agresión química o degradación por calor. Reemplace los sellos que muestren estos síntomas durante el tiempo de inactividad planificado, no después de una falla catastrófica en el servicio.
Modos de falla comunes y análisis de causa raíz
Las fugas que exceden lo esperado poco después de la instalación generalmente se deben a daños en la cara durante la manipulación, a un método de instalación incorrecto o a materiales inadecuados. Revise la técnica de instalación y confirme la idoneidad de los materiales seleccionados para las condiciones reales del proceso. Las fugas que se desarrollan lentamente son un signo de desgaste natural, erosión de la superficie debido a medios abrasivos o envejecimiento del elastómero.
La rápida rotura del sello (semanas en lugar de meses) indicaría un problema sistémico más que una falla del sello. Verifique el descentramiento del eje, el estado de los cojinetes y los ajustes de funcionamiento de la bomba. En muchas instalaciones, las bombas funcionan muy por debajo de su punto óptimo de eficiencia, lo que provoca vibraciones y tensiones hidráulicas que ningún sello puede soportar a largo plazo. Solucionar estos problemas operativos suele ser más económico que reemplazar constantemente los sellos.
Los ciclos térmicos o el funcionamiento en seco temporal provocan un patrón de fractura cruzado conocido como comprobación de calor en las caras del sello. Verifique la lógica de control de la bomba para verificar que los procesos de arranque y parada sean correctos y mantengan la lubricación del sello. Considere actualizar a materiales frontales más resistentes o utilizar diseños empotrados que proporcionen refrigeración externa en situaciones de alta temperatura.
Optimización de las condiciones operativas para una máxima vida útil del sello
Operar las bombas dentro de sus límites de diseño prolongará en gran medida la vida útil del sello. El funcionamiento de bombas en condiciones de bajo caudal induce una recirculación que calienta la cámara del sello y provoca daños por cavitación. Por el contrario, una operación de alto flujo da como resultado una mayor deflexión del eje y tensiones en los cojinetes. Los administradores de equipos que observan las curvas de rendimiento de las bombas y modifican las condiciones del sistema para operar con la máxima eficiencia están viendo aumentos en la vida útil de los sellos del 50 al 100 por ciento.
La presión adecuada en la caja de empaquetadura evita el rebaba de la cara del sello y mantiene una capa lubricante adecuada. Si la presión no es lo suficientemente alta, el fluido del proceso se convertirá en vapor en las caras del sello y destruirá la fina capa líquida que lubrica y enfría las caras. La sobrecarga de presión excesiva de las caras del sello provoca un desgaste acelerado. Las cámaras de sellado pueden estar equipadas con manómetros para permitir a los operadores comprobar si las condiciones están dentro de los límites aceptables.
Adquisición de sellos mecánicos Burgmann MG9: guía de abastecimiento y compra
Las opciones de abastecimiento afectan los precios de compra, pero también la confiabilidad a largo plazo y la calidad del soporte paraSello de bomba MG9. Los gerentes de adquisiciones que desean equilibrar los objetivos de reducción de costos con los requisitos de confiabilidad operativa necesitan criterios bien-definidos para la evaluación de proveedores.
Evaluación de fabricantes de sellos de repuesto
Los sellos de repuesto de calidad, fabricados según especificaciones precisas, pueden igualar el rendimiento del OEM a un costo muy reducido. Evaluar posibles proveedores por su capacidad de producción, control de calidad y experiencia en la industria. Los fabricantes con equipos de rectificado precisos, laboratorios de prueba de materiales y sistemas de control de calidad documentados muestran dedicación a la precisión dimensional y la integridad del material.
Solicite certificaciones de materiales para componentes clave, como caras de sello, elastómeros y herrajes. Los informes de pruebas de materiales de proveedores acreditados incluyen valores de dureza, composición química y atributos físicos para confirmar que el material cumple con los criterios. Los informes de inspección dimensional que muestran la planitud de la cara dentro de 2 bandas de luz (aproximadamente 1 micrón) sugieren la precisión de fabricación necesaria para un buen sellado.
La experiencia en fabricación en aplicaciones industriales pesadas brinda información sobre-circunstancias operativas del mundo real que no son completamente reproducibles mediante pruebas de laboratorio. 30+ años de experiencia en las industrias petroquímica, de generación de energía y minera. Proveedores que entienden la diferencia entre las especificaciones del catálogo y las necesidades de rendimiento en campo. Los efectos se convierten en detalles de diseño-dimensiones de chaflán, acabados de superficie, acumulaciones de tolerancias-que deciden si los sellos funcionarán de manera consistente durante varios ciclos de servicio.
Análisis de costos y consideraciones de propiedad total
El precio de compra original es sólo una parte del costo del sello. Calcule el costo total de propiedad, incluido el costo de la mano de obra de instalación, el costo del tiempo de inactividad y la vida útil proyectada. Un sello que es un 40% más barato que el OEM pero que solo dura un 60% no proporciona ningún ahorro real si se considera el gasto de instalaciones frecuentes y la pérdida de producción durante los reemplazos.
Los acuerdos de compra al por mayor ofrecen precios por unidad-más bajos y, al mismo tiempo, garantizan especificaciones consistentes en varias instalaciones. Asegurar contratos de suministro anuales con plazos de entrega garantizados evita la necesidad de realizar pedidos de emergencia que conllevan un precio superior. Se mantiene un inventario estratégico de tamaños clave para equilibrar los costos de mantenimiento del inventario contra el riesgo de tiempo de inactividad debido a una avería imprevista.
El uso eficaz de los sellos en diversas situaciones operativas depende de la calidad de la asistencia técnica. Los proveedores que brindan consultoría técnica ayudan a adaptar los diseños de sellos a las necesidades de procesos particulares y evitar costosas aplicaciones incorrectas. Se encuentran disponibles adaptaciones personalizadas - materiales específicos, variaciones dimensionales y diseños mejorados para usos rigurosos - para resolver situaciones problemáticas en las que los productos del catálogo fallan con frecuencia.
Verificación de calidad y pruebas de aceptación
Implemente procesos de inspección entrante para garantizar las cualidades clave del sello antes de la instalación. La planitud de la cara del sello se puede medir en minutos utilizando elementos ópticos planos y fuentes de luz monocromáticas, lo que elimina la posibilidad de instalar sellos deficientes que se rompen instantáneamente. La dureza del elastómero se puede verificar utilizando un durómetro para garantizar que los materiales no se hayan deteriorado durante el almacenamiento o el transporte.
Pon a prueba a nuevos proveedores en aplicaciones no-críticas para ganar confianza antes de especificar sus productos en equipos críticos. Se pueden instalar sellos de repuesto en bombas de menor prioridad para permitir la evaluación de campo en circunstancias operativas reales sin el peligro de interrupción de la producción. La documentación de desempeño durante un período de 6 a 12 meses proporciona evidencia estadísticamente confiable para opciones de implementación más amplias.
La eficiencia de las adquisiciones se logra mediante la creación de listas de proveedores autorizados en función del desempeño. Una vez que los proveedores hayan demostrado sus habilidades a través de instalaciones exitosas y un desempeño consistente en el campo, el procedimiento de adquisición para pedidos recurrentes puede simplificarse, reduciendo los gastos administrativos y aún manteniendo los requisitos de calidad.
Conclusión
La selección y el mantenimiento de sellos mecánicos de repuesto para bombas industriales pesadas requiere equilibrar las consideraciones de costos con los requisitos de confiabilidad. ElSello mecánico Burgmann MG9El diseño de fuelle de elastómero ofrece claras ventajas en la protección del eje y la flexibilidad operativa en comparación con los sellos de tipo empujador-convencionales. Comprender las especificaciones técnicas, las técnicas de instalación adecuadas y las mejores prácticas de mantenimiento transforma el rendimiento del sello de impredecible a confiable. Los profesionales de adquisiciones que evalúan a los proveedores en función de las capacidades de fabricación, los sistemas de calidad y la experiencia de la industria aseguran soluciones rentables-sin comprometer la integridad operativa. La implementación de estas pautas ayuda a los administradores de equipos a extender la vida útil de los sellos, reducir la frecuencia del mantenimiento y minimizar las interrupciones de la producción en entornos industriales exigentes.
Preguntas frecuentes
1. ¿Qué factores determinan la frecuencia de reemplazo de los sellos de fuelle de elastómero?
La vida útil depende de las condiciones de operación, la selección de materiales y las prácticas de mantenimiento. Los sellos correctamente especificados en agua o servicio químico ligero a menudo logran 2-3 años entre reemplazos. Lodos abrasivos o aplicaciones de alta-temperatura pueden requerir un reemplazo anual. Monitorear la temperatura de la cámara de sellado y realizar inspecciones periódicas permite un reemplazo basado en la condición en lugar de intervalos de tiempo arbitrarios.
2.¿Pueden estos sellos soportar aplicaciones de bombas químicas de alta-temperatura?
La capacidad de temperatura depende de la selección del elastómero y la configuración del material de la cara. Los fuelles VITON soportan temperaturas de hasta 200 grados, adecuados para muchos procesos químicos calientes. Las caras de carburo de silicio o carburo de tungsteno resisten el choque térmico y mantienen la planitud bajo ciclos de temperatura. Verifique los límites de materiales específicos con las condiciones reales de su proceso antes de especificarlos.
3. ¿Qué síntomas indican la necesidad inmediata de reemplazar el sello?
Las fugas visibles más allá del rodaje inicial, la temperatura elevada de la cámara del sello detectada mediante imágenes térmicas, ruidos o vibraciones inusuales en la ubicación del sello y la acumulación de polvo de carbón alrededor del casquillo son señales de que se están desarrollando problemas. Aborde estos síntomas con prontitud para evitar fallas catastróficas y posibles incidentes de seguridad durante la operación.
Asóciese con Uttox para obtener soluciones confiables de sellos mecánicos Burgmann MG9
Uttox ofrece tecnología probada de sellado de fuelle de elastómero diseñada específicamente para aplicaciones industriales pesadas que requieren confiabilidad sin concesiones. Con más de 30 años de experiencia en fabricación al servicio de las industrias petroquímica, de generación de energía, minera y metalúrgica a nivel mundial, entendemos las demandas de rendimiento que enfrentan los administradores de equipos. Nuestros sellos de repuesto mantienen una compatibilidad dimensional total con las especificaciones originales y al mismo tiempo ofrecen ventajas de costos del 30-50 % sin comprometer la calidad. Ofrecemos opciones integrales de materiales-que incluyen configuraciones de carburo de silicio, carburo de tungsteno, VITON y EPDM, diseñadas para adaptarse a las condiciones específicas de su proceso. Los equipos de soporte técnico ayudan con la selección adecuada de sellos, orientación de instalación y resolución de problemas durante todo el ciclo de vida del producto. como un establecidoSello mecánico Burgmann MG9fabricante, mantenemos un inventario sustancial para una entrega rápida que cumpla con las ventanas de mantenimiento críticas. Póngase en contacto con nuestro equipo en info@uttox.com para analizar los requisitos de su aplicación y descubrir cómo nuestras soluciones reducen su costo total de propiedad al tiempo que mejoran la confiabilidad operativa.
