Instalaciónsellos mecánicos de cartuchoPuede ser un proceso complejo que, cuando se realiza incorrectamente, conduce a fallas costosas de equipos, tiempo de inactividad no planificado y posibles riesgos de seguridad en las operaciones industriales. Muchos técnicos luchan con los procedimientos de instalación adecuados, lo que resulta en una falla prematura del sello y costosos problemas de mantenimiento. Esta guía completa proporciona el paso - por - instrucciones de paso para la instalación adecuada del sello mecánico del cartucho, asegurando la máxima confiabilidad del equipo y eficiencia operativa para sus aplicaciones industriales.

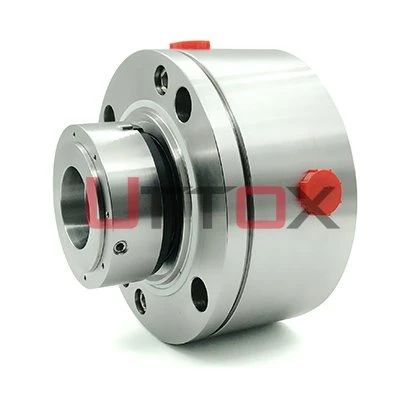

Comprensión de los fundamentos de los sellos mecánicos del cartucho
Los sellos mecánicos del cartucho representan un avance significativo en la tecnología de sellado, ofreciendo pre - ensamblado, self - contenían unidades que simplifican la instalación en comparación con los sellos de componentes tradicionales. Estos sofisticados sistemas de sellado consisten en elementos de sellado primarios y secundarios, mecanismos de resorte y componentes de carcasa, todas las fábricas - ensambladas en una sola unidad de cartucho. El diseño del cartucho elimina la necesidad de mediciones de campo complejas y reduce el tiempo de instalación al tiempo que minimiza el error humano durante los procedimientos de configuración. La ventaja fundamental de los sellos mecánicos del cartucho radica en su capacidad para mantener tolerancias y alineaciones precisas durante la fabricación, lo que garantiza un rendimiento óptimo desde el momento de la instalación. A diferencia de los sellos componentes que requieren una medición y ensamblaje cuidadosos en el campo,sellos de cartuchoLlegue listo para la instalación con todos los componentes correctamente posicionados y asegurados. Este enfoque de ensamblaje pre - reduce significativamente el riesgo de errores de instalación que comúnmente conducen a fallas de sellos en aplicaciones industriales. Los sellos mecánicos modernos de cartucho incorporan materiales avanzados y diseños de ingeniería para manejar condiciones industriales exigentes, incluidas altas presiones, temperaturas extremas y entornos químicos agresivos. El diseño integrado permite una mejor disipación de calor, una mayor distribución de lubricación y una mayor estabilidad mecánica en comparación con los métodos de sellado tradicionales. Comprender estos principios fundamentales es esencial para una instalación exitosa y una operación confiable de término -} largo.
Componentes críticos de los sistemas de sellos de cartuchos
La interfaz de sellado primaria en los sellos mecánicos del cartucho consiste en dos caras mecanizadas de precisión - que crean un sello dinámico entre los componentes giratorios y estacionarios. Estas caras generalmente se fabrican a partir de materiales avanzados como carburo de silicio, carburo de tungsteno o composiciones cerámicas seleccionadas por su resistencia al desgaste y compatibilidad química. Las caras de sellado deben mantener la planitud perfecta y el acabado superficial para lograr un rendimiento de sellado efectivo. Los elementos de sellado secundarios, incluidos los anillos O - y las juntas, proporcionan sellos estáticos entre varios componentes dentro del conjunto del cartucho. Estos sellos elastoméricos deben ser compatibles con el fluido de proceso y el rango de temperatura de funcionamiento para evitar fugas y garantizar una larga vida útil. La selección de materiales de sello secundarios apropiados es crucial para el rendimiento general del sistema y la confiabilidad en aplicaciones industriales específicas. Los mecanismos de resorte dentro de los sellos mecánicos del cartucho proporcionan la fuerza de cierre necesaria para mantener el contacto entre las caras de sellado mientras acomoda la expansión térmica, la desviación del eje y los patrones de desgaste normales. Se emplean varias configuraciones de primavera, incluidos resortes de bobina, resortes de olas y fuelles, dependiendo de requisitos de aplicación específicos y restricciones de espacio dentro del diseño de la bomba.
Preparación del entorno de instalación
La preparación adecuada del entorno de instalación es fundamental para la instalación exitosa del sello mecánico del cartucho y el rendimiento de término largo -. El área de trabajo debe estar limpia, bien - iluminada y libre de contaminantes que podrían comprometer la integridad del sello durante los procedimientos de instalación. Todas las herramientas y equipos deben ser inspeccionados y verificados para estar en condiciones de trabajo adecuadas antes de comenzar el proceso de instalación. La cámara de la bomba y el sello deben limpiarse a fondo para eliminar cualquier escombro, productos de corrosión o residuos de sello anteriores que puedan interferir con el posicionamiento adecuado del sello del cartucho. Se debe prestar especial atención a la condición de la superficie del eje, asegurando que cumpla con las especificaciones del fabricante para la aspereza, la agitación y la precisión dimensional. Cualquier daño a las superficies de sellado crítico debe abordarse antes de intentar la instalación del sello. Las condiciones ambientales durante la instalación deben controlarse para evitar la contaminación y garantizar condiciones de trabajo óptimas. La temperatura extrema, la humedad excesiva o las condiciones polvorientas pueden afectar negativamente el rendimiento del sello y deben evitarse durante los procedimientos de instalación. La ventilación y la iluminación adecuadas son esenciales para mantener condiciones de trabajo seguras y permitir un trabajo de instalación preciso.
Pre - Inspección y preparación de instalación
Inspección de instalación de pre - de cartucho de instalaciónsellos mecánicoses esencial para identificar posibles problemas que podrían comprometer el rendimiento o conducir a una falla prematura. El sello del cartucho debe retirarse cuidadosamente de su embalaje protector e inspeccionar visualmente cualquier signo de daño, contaminación o defectos que puedan haber ocurrido durante el envío o el almacenamiento. Todas las superficies de sellado deben ser impecables y libres de rasguños, papas fritas u otras imperfecciones. Las dimensiones de la cámara del eje y el sello deben verificarse contra las especificaciones del fabricante para garantizar el ajuste y las autorizaciones adecuadas. Las medidas críticas incluyen diámetro del eje, orificio de la cámara de sello y requisitos de posicionamiento axial que afectan directamente el rendimiento del sello. Cualquier desviación de las tolerancias especificadas debe corregirse antes de intentar la instalación para evitar la falla del sello y el daño del equipo. Todos los hardware de instalación, incluidos pernos, juntas y componentes de montaje, deben inspeccionarse para obtener una condición y compatibilidad adecuada con el diseño específico del sello del cartucho. El hardware que muestra signos de desgaste, corrosión o daño debe reemplazarse con componentes aprobados por el fabricante - para garantizar una instalación y operación confiables. El uso de hardware de calidad inferior o incompatible puede provocar una falla del sello y daños costosos para equipos.
Revisión y cumplimiento de la documentación
Las instrucciones de instalación del fabricante y la documentación técnica deben revisarse a fondo antes de comenzar cualquier trabajo de instalación. Estos documentos contienen información crítica sobre procedimientos de instalación adecuados, especificaciones de par y requisitos de seguridad específicos del diseño del sello mecánico del cartucho. No seguir las pautas del fabricante puede anular la cobertura de garantía y conducir a una falla prematura del sello. Se deben revisar las hojas de datos de seguridad y la información de compatibilidad de materiales para garantizar que todo el personal conozca los peligros potenciales y las medidas de seguridad apropiadas. Los requisitos de equipo de protección personal deben entenderse e implementarse adecuadamente durante todo el proceso de instalación. La compatibilidad química entre los materiales de sello y los fluidos de proceso debe verificarse para evitar la degradación o la falla de los componentes de sellado. Los procedimientos de control de calidad y los requisitos de inspección deben establecerse antes de comenzar la instalación para garantizar que todos los pasos críticos se documenten y verifiquen correctamente. Esta documentación sirve como un registro de la instalación adecuada y proporciona información valiosa para futuras actividades de mantenimiento y solución de problemas.
Verificación de herramientas y equipos
Las herramientas y equipos especializados requeridos para la instalación del sello mecánico del cartucho deben identificarse y verificarse para un funcionamiento adecuado antes de comenzar a trabajar. Las herramientas estándar pueden incluir llaves de par, equipos de alineación, dispositivos de medición y equipos de elevación apropiados para el tamaño y el peso específicos del sello. Todas las herramientas deben calibrarse y en buenas condiciones de trabajo para garantizar una instalación precisa. Los equipos de seguridad que incluyen equipos de protección personal, protección contra caídas y equipos de respuesta a emergencias deben estar disponibles y mantener adecuadamente. Todo el personal involucrado en la instalación debe estar capacitado en el uso adecuado de la herramienta y los procedimientos de seguridad para evitar accidentes y garantizar resultados de instalación exitosos. Los accesorios de instalación y el equipo de manejo deben inspeccionarse para garantizar que sean apropiados para el diseño y el peso específico del sello del cartucho. El manejo inadecuado puede dañar los delicados componentes de sellado y el rendimiento del sello de compromiso, lo que hace que la selección de equipos adecuada y el uso crítico para una instalación exitosa.
Paso - por - Procedimiento de instalación de paso
El proceso de instalación para los sellos mecánicos del cartucho comienza con una cuidadosa posicionamiento del conjunto del cartucho en el eje de la bomba al tiempo que garantiza la orientación y la alineación adecuadas. El sello debe colocarse de acuerdo con las especificaciones del fabricante, típicamente a una distancia predeterminada desde una superficie de referencia, como el impulsor o el hombro del eje. Este posicionamiento es crítico para mantener la compresión adecuada de los elementos de sellado y garantizar un rendimiento óptimo. Las caras del sello componente deben limpiarse con tela limpia y alcohol (o toallita de alcohol) justo antes de la instalación para garantizar la contaminación - ensamblaje libre. La superficie del eje debe lubricarse con un lubricante compatible para facilitar la instalación suave y evitar daños a las superficies de sellado durante el ensamblaje. Se debe tener cuidado para evitar la lubricación - que puede atraer contaminantes y afectar el rendimiento del sello. Deslice cuidadosamente el sello mecánico del cartucho sobre el eje, asegurando que esté frente a la dirección correcta. La cara del sello debe apuntar hacia el fluido que necesita ser sellado. El proceso de instalación requiere un movimiento constante y controlado para evitar la unión o el daño a los componentes de sellado. Cualquier resistencia durante la instalación debe investigarse y resolverse antes de continuar.
Verificación de alineación y posicionamiento
La alineación adecuada de los sellos mecánicos del cartucho es crucial para prevenir el desgaste prematuro y garantizar una larga vida útil en aplicaciones industriales. El sello del cartucho debe colocarse cuidadosamente en la cámara del sello, asegurando que las caras rotativas y estacionarias estén correctamente alineadas. La desalineación puede causar patrones de desgaste desiguales, una mayor generación de calor e falla rápida del sello. El posicionamiento axial debe verificarse utilizando herramientas de medición apropiadas para garantizar que el sello esté ubicado a la distancia correcta desde las superficies de referencia. Este posicionamiento afecta la compresión de los elementos de sellado y las características operativas del sello mecánico. Las especificaciones del fabricante proporcionan requisitos exactos de posicionamiento que deben seguirse para un rendimiento óptimo. Se debe verificar la alineación radial para garantizar que el conjunto del sello esté concéntrico con la línea central del eje y el orificio de la cámara del sello. EXCESIVO EXCESIVO o excentricidad puede causar una carga desigual de caras de sellado e falla prematura. Las herramientas de alineación y el equipo de medición deben usarse para verificar el posicionamiento adecuado antes del ensamblaje final.
Instalación y torque de hardware
Todo el hardware de montaje debe instalarse de acuerdo con las especificaciones del fabricante con especial atención a los requisitos de par y secuencias de ajuste. Las puntas esenciales, como evitar los pernos de apriete -, ya que podrían conducir a la distorsión de los elementos de sellado y mantener la limpieza a lo largo del procedimiento no se puede enfatizar lo suficiente. El torque adecuado garantiza una fuerza de sujeción adecuada sin dañar los componentes de sellado. Los pernos deben apretarse en una secuencia de patrón cruzada - para garantizar una carga uniforme y evitar la distorsión de la cámara de sello o el conjunto del cartucho. Los valores de torque especificados deben lograrse utilizando llaves de par calibradas para garantizar resultados precisos y consistentes. En -, el par puede dar como resultado una fuga, mientras que el par - puede dañar los componentes de sellado. Hildmarker o anti - Se pueden requerir compuestos de incautación en el hardware de montaje dependiendo de la compatibilidad del material y las condiciones de funcionamiento. Estos compuestos deben aplicarse con moderación y solo según lo especificado por las recomendaciones del fabricante para evitar la contaminación de las superficies de sellado o la interferencia con el ensamblaje adecuado.
Desafíos y soluciones de instalación comunes
La instalación de sellos mecánicos de cartucho puede presentar varios desafíos que requieren atención cuidadosa y técnicas de solución de problemas adecuadas. Uno de los problemas más comunes encontrados es la contaminación de las superficies de sellado durante la instalación, lo que puede conducir a fugas inmediatas o falla de sello prematuro. Mantener la limpieza absoluta a lo largo del proceso de instalación es esencial para resultados exitosos y una confiabilidad de término larga -. Las condiciones de la superficie del eje con frecuencia causan dificultades de instalación, particularmente cuando se trata de ejes desgastados o dañados que pueden tener variaciones de puntuación, corrosión o dimensionales. Estas condiciones pueden evitar la instalación adecuada del sello o causar daños a los componentes de sellado durante el ensamblaje. La restauración o reemplazo del eje puede ser necesario para lograr una instalación exitosa y un rendimiento óptimo del sello. La temperatura extrema durante la instalación puede afectar las dimensiones y propiedades del componente del sello, lo que hace que la instalación adecuada sea difícil o imposible. Se debe permitir que los sellos mecánicos del cartucho alcancen la temperatura ambiente antes de la instalación para garantizar un ajuste adecuado y evitar el choque térmico a los materiales de sellado. Los sellos fríos pueden ser difíciles de instalar, mientras que los sellos calientes pueden tener dimensiones alteradas que afectan el posicionamiento adecuado.
Solución de problemas de problemas de instalación
Cuando se producen problemas de instalación, los enfoques de solución de problemas sistemáticos ayudan a identificar causas raíz y desarrollar soluciones efectivas. La verificación dimensional debe ser el primer paso cuando se encuentran problemas de ajuste, lo que garantiza que todos los componentes cumplan con las especificaciones y tolerancias del fabricante. Los datos de medición deben compararse con las especificaciones publicadas para identificar discrepancias. El acabado de la superficie y los problemas de condición a menudo se manifiestan a medida que la resistencia a la instalación o la unión durante el ensamblaje. La inspección cuidadosa de las superficies de la cámara del eje y el sello puede revelar problemas que requieren atención antes de que se pueda lograr una instalación exitosa. Las técnicas de restauración de la superficie pueden ser necesarias para corregir los problemas y permitir la instalación adecuada del sello. Los errores de secuencia de ensamblaje pueden causar dificultades de instalación y pueden requerir un desmontaje parcial para corregir. Los siguientes procedimientos de instalación del fabricante en la secuencia adecuada aseguran que todos los componentes se coloquen correctamente y eviten problemas de interferencia durante el ensamblaje. La documentación del proceso de instalación ayuda a identificar errores de secuencia cuando ocurren problemas.
Verificación de control de calidad
Post - Los procedimientos de control de calidad de instalación aseguran que todos los requisitos de instalación se hayan cumplido y el sello esté listo para el servicio. La inspección visual debe verificar el posicionamiento adecuado, la alineación y la instalación de hardware de acuerdo con las especificaciones del fabricante. Cualquier desviación de los requisitos especificados debe corregirse antes de poner el equipo en servicio. Las pruebas funcionales pueden incluir controles de rotación, pruebas de presión u otros procedimientos de verificación especificados por el fabricante del sello. Estas pruebas ayudan a identificar problemas de instalación antes del inicio del equipo y prevenir fallas costosas o incidentes de seguridad. Los resultados de las pruebas deben documentarse para fines de referencia y garantía futuras. La documentación final debe incluir la fecha de instalación, el personal involucrado, los resultados de las pruebas y las condiciones o modificaciones especiales realizadas durante la instalación. Esta información proporciona datos valiosos para la planificación de mantenimiento, la resolución de problemas y la administración de garantía en toda la vida útil del sello.
Mantenimiento y largo - Optimización del rendimiento del término
Las prácticas de mantenimiento adecuadas son esenciales para maximizar el rendimiento y la vida útil desellos mecánicos de cartuchoen aplicaciones industriales. Se deben establecer programas de inspección regulares para monitorear la condición del sello, detectar signos tempranos de desgaste o degradación, y planificar actividades de mantenimiento antes de que ocurran fallas. Estos enfoques proactivos minimizan el tiempo de inactividad no planificado y reducen los costos generales de mantenimiento. El monitoreo de parámetros operativos proporciona información valiosa sobre el rendimiento del sello y puede identificar problemas en desarrollo antes de que se vuelvan críticos. Los parámetros como la temperatura, la presión, la vibración y las tasas de fuga deben rastrearse y compararse con líneas de base establecidas para detectar las tendencias de rendimiento y las intervenciones de mantenimiento del plan. Las condiciones ambientales alrededor del sello deben mantenerse dentro de las especificaciones del fabricante para garantizar un rendimiento óptimo y una vida útil. Factores como el control de la temperatura, la prevención de contaminación y la lubricación adecuada son críticos para la confiabilidad del sello de término largo - en aplicaciones industriales exigentes.
Sistemas de monitoreo de rendimiento
Los sistemas de monitoreo avanzado pueden proporcionar datos de tiempo - sobre el rendimiento del sello y las condiciones de funcionamiento, lo que permite enfoques de mantenimiento predictivo que optimizan la confiabilidad y reducen los costos. Los sensores de temperatura, los monitores de presión y los detectores de vibraciones pueden proporcionar una advertencia temprana de los problemas de desarrollo antes de dar como resultado una falla del sello o daños en el equipo. Los sistemas de registro de datos permiten el análisis de tendencias y la comparación de rendimiento a lo largo del tiempo, ayudando a identificar patrones que indican desgaste normal o problemas de desarrollo. Esta información admite la planificación de mantenimiento y ayuda a optimizar los intervalos de reemplazo de sellos basados en datos de rendimiento reales en lugar de horarios arbitrarios. Los sistemas de alarma pueden alertar a los operadores de condiciones anormales que requieren atención inmediata, evitando que los problemas menores se desarrollen en fallas importantes. Los sistemas de alarma configurados correctamente proporcionan un tiempo de respuesta apropiado al tiempo que minimizan las falsas alarmas que pueden reducir la confianza del operador y la efectividad de la respuesta.
Conclusión
Instalación adecuada desellos mecánicos de cartuchorequiere una atención cuidadosa al detalle, una preparación exhaustiva y una estricta adherencia a las especificaciones del fabricante. El éxito depende de mantener la limpieza, garantizar la alineación adecuada y seguir los procedimientos establecidos durante todo el proceso de instalación.
Coopere con Zhejiang Uttox Fluid Technology Co., Ltd.
Como un fabricante líder de sellos mecánicos de cartucho de China con más de 30 años de experiencia en la industria, Zhejiang Uttox Fluid Technology Co., Ltd. Ofrece soluciones integrales para aplicaciones de sellado industrial. Nuestro experimentado equipo de I + D proporciona opciones técnicas de orientación y personalización para diversas condiciones de trabajo en las industrias de refinación de petróleo, tratamiento de agua, farmacéuticos y centrales eléctricas. Con un inventario suficiente para garantizar una entrega rápida y un soporte técnico profesional, servimos como su proveedor confiable de sellos mecánicos de cartucho de China. Nuestros sellos mecánicos de alta calidad coinciden con los estándares internacionales a precios competitivos de sellos mecánicos. Ya sea que necesite sellos mecánicos de cartucho de China al por mayor o tenga sellos mecánicos de cartucho para requisitos de venta, comuníquese con nuestro equipo técnico eninfo@uttox.compara soluciones personalizadas y consulta técnica gratuita.
Preguntas frecuentes
P: ¿Cuál es el paso más crítico en la instalación del sello mecánico del cartucho?
R: La alineación y el posicionamiento adecuados son más críticos, ya que la desalineación causa desgaste desigual y falla prematura.
P: ¿Cómo evito la contaminación durante la instalación?
R: Mantenga un ambiente de trabajo limpio, use toallitas de alcohol en las caras de sellado y maneje componentes con guantes limpios durante toda la instalación.
P: ¿Qué especificaciones de par debo seguir para los pernos de montaje?
R: Siempre siga las especificaciones del fabricante exactamente, utilizando llaves de torque calibradas y secuencias de ajuste adecuadas para evitar la distorsión.
P: ¿Puedo reutilizar el hardware de las instalaciones de sellos anteriores?
R: Solo si el hardware cumple con las especificaciones del fabricante y no muestra signos de desgaste, corrosión o daño tras la inspección.
