Equivalente a:
● Eagle Burgmann Tipo MFL85N
Límites de funcionamiento:
● Temperatura: -20 ° C - + 350 ° C
● Presión: ≤ 21bar
● Velocidad: ≤ 23m / s
● Tamaño del eje: 16 mm - 100 mm
Materiales:
● Anillos de sello: A, B, Q1 / 12, Q2 / 22, U1 / 12, U2 / 22
● Elastómero: VITON, EPDM, NBR, FFKM, AFLAS
● Parte metálica: SS304, SS316, 4J42, 2CR13, AM350, Hastelloy C, Inconel 718

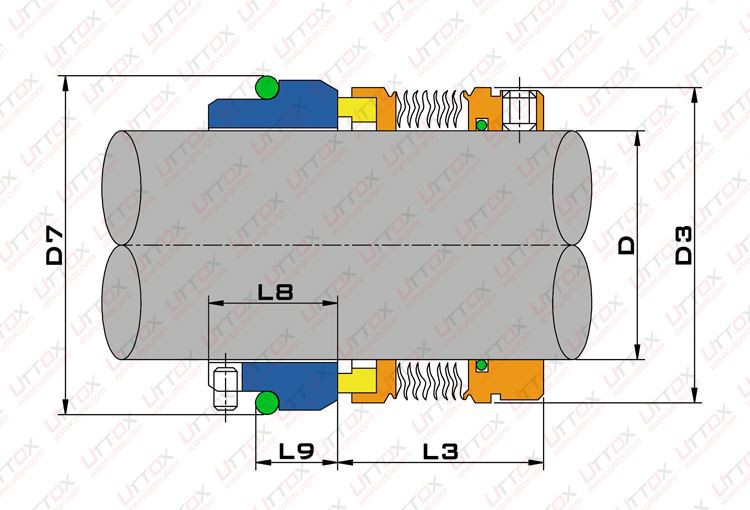

Montaje Dwg:
Dimensiones (mm):
| D | D3 | D7 | L3 | L8 | L9 |
| 16 | 30.0 | 27.0 | 32.5 | 17.5 | 10.0 |
| 18 | 32.0 | 33.0 | 30.5 | 14.0 | 11.5 |
| 20 | 33.5 | 35.0 | 30.5 | 14.0 | 11.5 |
| 22 | 36.5 | 37.0 | 30.5 | 14.0 | 11.5 |
| 24 | 39.0 | 39.0 | 28.5 | 19.5 | 11.5 |
| 25 | 39.6 | 40.0 | 28.5 | 19.5 | 11.5 |
| 28 | 42.8 | 43.0 | 31.0 | 19.5 | 11.5 |
| 30 | 45.0 | 45.0 | 31.0 | 19.5 | 11.5 |
| 32 | 46.0 | 48.0 | 31.0 | 19.5 | 11.5 |
| 33 | 48.0 | 48.0 | 31.0 | 19.5 | 11.5 |
| 35 | 49.2 | 50.0 | 31.0 | 19.5 | 11.5 |
| 38 | 52.3 | 56.0 | 31.0 | 22.0 | 14.0 |
| 40 | 55.5 | 58.0 | 31.0 | 22.0 | 14.0 |
| 43 | 57.5 | 61.0 | 31.0 | 22.0 | 14.0 |
| 45 | 58.7 | 63.0 | 31.0 | 22.0 | 14.0 |
| 48 | 61.9 | 66.0 | 31.0 | 22.0 | 14.0 |
| 50 | 65.0 | 70.0 | 32.5 | 23.0 | 15.0 |
| 53 | 68.2 | 73.0 | 32.5 | 23.0 | 15.0 |
| 55 | 70.0 | 75.0 | 32.5 | 23.0 | 15.0 |
| 58 | 71.7 | 78.0 | 37.5 | 23.0 | 15.0 |
| 60 | 74.6 | 80.0 | 37.5 | 23.0 | 15.0 |
| 63 | 79.0 | 83.0 | 37.5 | 23.0 | 15.0 |
| 65 | 84.1 | 85.0 | 37.5 | 23.0 | 15.0 |
| 68 | 87.3 | 90.0 | 34.5 | 26.0 | 18.0 |
| 70 | 87.3 | 92.0 | 42.0 | 26.0 | 18.0 |
| 75 | 95.0 | 97.0 | 42.0 | 26.0 | 18.0 |
| 80 | 98.4 | 105.0 | 41.8 | 26.2 | 18.2 |
| 85 | 104.7 | 110.0 | 41.8 | 26.2 | 18.2 |
| 90 | 111.0 | 115.0 | 46.8 | 26.2 | 18.2 |
| 95 | 114.0 | 120.0 | 47.8 | 25.2 | 17.2 |
| 100 | 117.4 | 125.0 | 47.8 | 25.2 | 17.2 |
*Introducción relacionada*
Los principios básicos de la selección de sellos mecánicos:
(1) De acuerdo con la presión de la cavidad sellada, se determina que la estructura de sellado adopta una cara equilibrada o desequilibrada, de un solo extremo o de doble extremo, etc.
(2) De acuerdo con la velocidad de trabajo, determine si debe usar el tipo rotativo o estático, de presión dinámica de fluidos o sin contacto.
(3) De acuerdo con la temperatura y las propiedades del fluido, determine el par de fricción y los materiales de sellado auxiliares, y seleccione correctamente el sistema de protección de circulación del sello mecánico, como lubricación, lavado, preservación del calor y enfriamiento.
(4) De acuerdo con el espacio efectivo para instalar el sello, determine el uso de múltiples resortes, resortes individuales o resortes de olas, incorporados o externos.
